Servo invertor NF - INV1

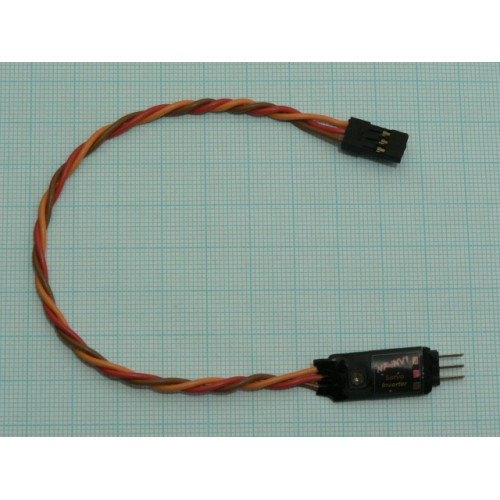

Modul NF-INV1 ( Servo invertor ) slouží pro obracení směru pohybu serva, tedy smyslu výchylek. Tato funkce je dnes již součástí zřejmě všech vysílačů, nicméně existují aplikace, kde modul najde využití. A to zejména tam, kde je třeba jedním kanálem realizovat protiběžný či zrcadlový pohyb a mechanické řešení by vedlo ke komplikacím. V lodním modelářství a na modelech a maketách vojenské a stavební techniky lze jednotku využít pro otevírání dvoukřídlých poklopů, závor a bran. U leteckých modelů je mnohdy potřeba pro ovládání vztlakových klapek použít v každém křídle opačně uložené servo. I zde může modul najít své uplatnění.

Modul obsahuje potenciometr pro dostavení středové polohy v rozsahu +/- 15° standardní výchylky serva. Ten poslouží k vzájemnému dostavení klidové výchylky obou ovládaných elementů. Polohu trimu indikuje ryska na běžci potenciometru. Konkrétně její konec s body po stranách. Potenciometr v miniaturním provedení je jemné zařízení a vyžaduje citlivé nastavování vhodným šroubovákem. Nepřetáčejte jej nikdy přes červeně označenou „zakázanou“ výseč kruhu. V této oblasti potenciometr navíc nemá zaručený kontakt, což může vést k plavání středové polohy serva, při silnějším rušení až k cukání.

Více informací naleznete v sekci „Dokumentace“.
