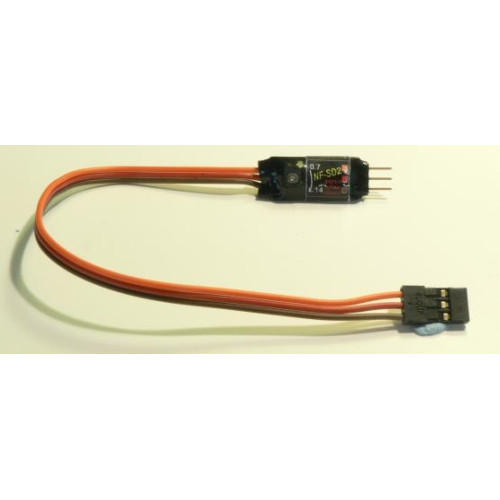

Zpomalovač pohybu serv NF – SD2

Modul NF-SD2 ( NightFly - SlowDown ) slouží jako omezovač rychlosti pohybu serva při reakci na změnu výchylky. Jednotka je předurčena leteckým modelářům pro pomalé vysouvání podvozků a vztlakových klapek. V lodním modelářství a na modelech a maketách vojenské a stavební techniky lze jednotku využít pro plynulé polohování ramen a nástaveb, pro otevírání poklopů a závor, pro pomalé rozběhy a brzdění. Oceníte zejména dlouhé doby přeběhu, které lze nastavit v rozsahu od 0,7 až do 14,7 sekundy na přejezd mezi krajními výchylkami.

Povolený rozsah vstupních napětí je od 3,55 do 7,0 V. To je také hlavní rozdíl oproti jednotce NF-SD1, která je určena pro přijímače s BEC maximálně 5,5 V.  Oproti jednotce NF-SD1 má NF-SD2 také níže nastavený práh detekce vstupního signálu. Při stejném napájecím napětí ji postačí nižší výška výstupního signálu z přijímače.  Jednotku NF-SD2 tedy můžeme nasadit tam, kde je napájecí napětí vyšší než maximální provozní napětí jednotky NF-SD1 a nebo tam, kde výstupní úroveň řídícího signálu přijímače nestačí pro vybuzení vstupu jednotky NF-SD1. To může být případ některých přijímačů Futaba a nebo přijímačů pracujících na 2,4 GHz. Potřebnou minimální výšku signálu na vstupu jednotky NF-SD2 v závislosti na jejím napájecím napětí zobrazuje níže uvedený graf.

Modul čte informaci o požadované výchylce serva z přijímače a posílá ji na výstup. V ustáleném stavu je hodnota na vstupu a na výstupu shodná. Pokud ale dojde k rychlé a nebo dokonce skokové změně na vstupu, výstup se začne měnit jen pozvolna, tak aby nebyla překročena nastavená maximální rychlost. Tuto rychlost můžete nastavit trimrem s pomocí malého šroubováku.

Více informací naleznete v sekci „Dokumentace“.
