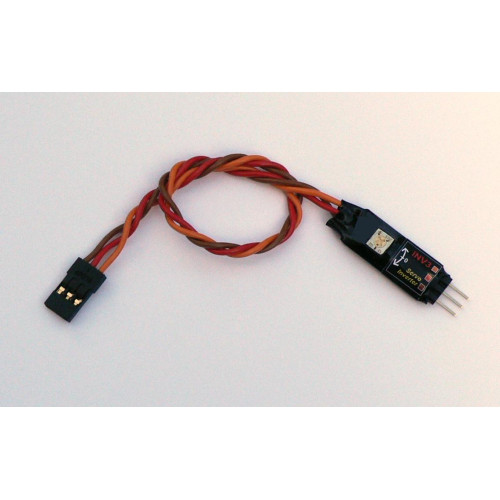

Servo invertor NF-INV3

Jednotka NF-INV3 obrací směr pohybu serva, tedy smysl výchylek. Tato funkce je dnes již součástí zřejmě všech vysílačů, nicméně existují aplikace, kde modul najde využití. A to zejména tam, kde je třeba jedním kanálem realizovat protiběžný či zrcadlový pohyb a mechanické řešení by vedlo ke komplikacím. V lodním modelářství a na modelech a maketách vojenské a stavební techniky lze jednotku využít pro otevírání dvoukřídlých poklopů, závor a bran. U leteckých modelů je mnohdy potřeba pro ovládání vztlakových klapek použít v křídlech opačně uložená serva.

INV3 obsahuje trimr pro dostavení středové polohy v rozsahu +/- 15° standardní výchylky serva. Napájecí napětí jednotkou prochází. Rozsah napájecího napětí je od 3,0 do 12,0 V. Úroveň řidicího signálu nesmí překročit 5V a nesmí být vyšší než napájecí napětí na konektoru Rx. Minimální výšku signálu na vstupu jednotky a úroveň výstupního signálu v závislosti na napájecím napětí je uveden v návodu v grafu jako křivky MIN INP a OUT. Pro správnou funkci se úroveň signálu na vstupu musí pohybovat mezi těmito křivkami. Tuto podmínku splňuje většina RC souprav na trhu. INV3 zpracuje vstupní impulzy šířky 0,45 až 3 ms. Šířka výstupního impulzu je zrcadlově otočena okolo osy 1,5 ms, tedy např. vstupní impulz 1 ms vytvoří výstupní pulz 2 ms a naopak. Vstupní impulzy kratší než 0,85 ms generují výstupní impulz 2,15 ms. Vstupní impulzy delší než 2,15 ms generují výstupní pulz délky 0,85 ms.

Více informací naleznete v sekci „Dokumentace“.
