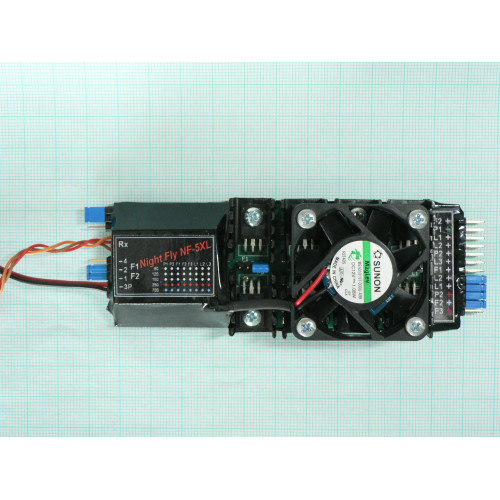

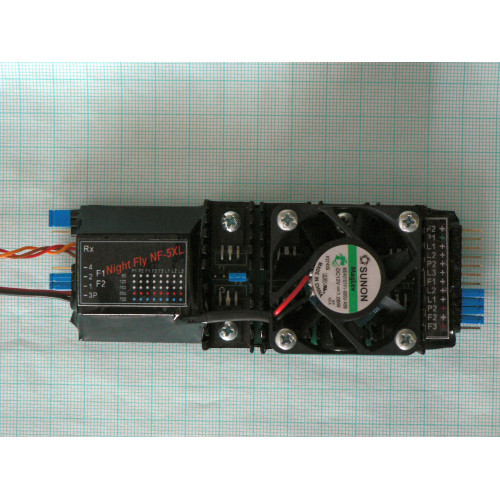

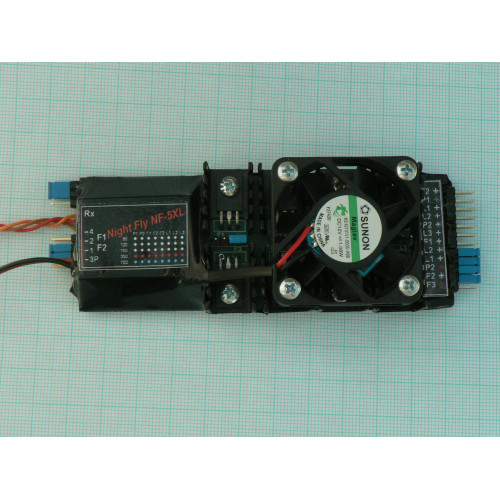

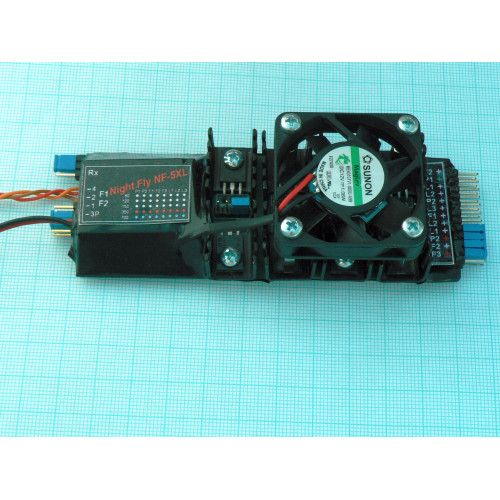

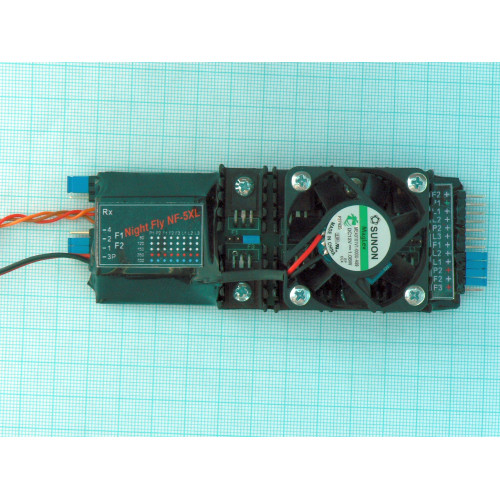

Jednotka osvětlení modelů  Night Fly NF-5XL

NF-5 XL je jednotka pro osvětlení velkých modelů s rozpětím dva a více metrů. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem 80 až 350, eventuelně 700 mA. Obsahuje osm nezávislých proudově napájených výstupů. Dva jsou určeny pro  poziční světla P1 a P2, tři pro záblesková světla (Flash) F1, F2 a F3, tři pro přistávací světla (Land), L1, L2 a L3.  Zapínání druhého přistávacího okruhu je o sekundu zpožděno oproti prvnímu a třetímu výstupu. Tím vzniká efekt postupného zapínání pilotem.

Výstupy zábleskových světel F1 a F2 blikají synchronně se sekundovou frekvencí. Třemi propojkami  ( 1, 2, 4 ) je možné vybrat jednu z osmi naprogramovaných kombinací jednoho, dvou a tří vzájemně posunutých záblesků. Propojkami se nastaví pořadové číslo kombinace od 0 do 7 takto: všechny propojky rozpojené představují 0. Součet čísel u zapojených propojek představuje číslo kombinace.

Obrázek vlevo zobrazuje standardní sadu kombinací. Možné kombinace si může zákazník před koupí  vyzkoušet pomocí programového simulátoru, který je k dispozici ke stažení na našich webových stránkách. Sadu lze i modifikovat, uložit do souboru a zadat při objednávce.

Výstup F3 má samostatné časování. Jeho záblesky se pomalu posouvají oproti zábleskům F1 a F2. Tím je docíleno podobného efektu jako na reálném letadle. Výstupu lze nastavit jeden, dva a nebo tři za sebou následující záblesky.  Propojka v pozici „2x“ volí dva záblesky, v pozici „3x“ volí tři záblesky. Vysunutá propojka nastaví základní režim jednoho záblesku.

Jednotku lze provozovat jako neřízenou, bez zapojeného konektoru k přijímači „Rx“. Pak se poziční a záblesková světla rozsvítí ihned při zapnutí napájecího napětí. Propojka „3P“ v tomto režimu slouží k ručnímu zapínání přistávacích světel. Při rozpojené propojce jsou přistávací světla  zapnutá, při  zapojení propojky budou vypnutá.

Zapojením konektoru Rx do volného kanálu přijímače získáte možnost rozsvěcet světla za letu. Propojkou "3P" se volí režim třípolohového ovládání světel. V třípolohovém režimu je standardní rozsah výchylky serva rozdělen na tři oblasti (0%=vypnuto, 50%=let a 100%= přistání). V první poloze jsou světla vypnuta, v druhé se rozsvítí poziční a záblesková světla, ve třetí se rozsvítí i přistávací světla. Rozpojená propojka „3P“ nastavuje režim dvoupolohového ovládání. V dvoupolohovém režimu ( 0%=let, 100%=přistání ) se poziční a záblesková světla zapnou ihned po připojení napájení. Přistávací světla vypnutá v poloze 0% a zapnutá v poloze  100%.

Je-li jednotka řízena z přijímače, rychlým blikáním přistávacích a zábleskových světel indikuje výpadek signálu přijímače. Připojení k přijímači je pomocí konektoru typu Graupner, Hitec. Obvod přijímače je galvanicky oddělen od obvodů světel optočlenem.  Vstup jednotky je proti přepólování chráněn diodou.

Proudově napájené okruhy udržují jmenovitý proud diodami v širokém rozsahu napájecího napětí od (4,8V) 6V do 14V bez potřeby zapojovat do obvodu předřadné odpory. Stabilizace začíná účinně pracovat již od 5,0 V, takže je možné jednotku napojit na používané NiCd i NiMH baterie od čtyř až do deseti-článků a nebo Li-Pol od dvou do tří článků. S počtem článků se zvyšuje počet diod, které lze sériově (za sebe) zapojit do jednoho okruhu. Pro optimální funkci každého výstupu jednotky NF-5XL je třeba zajistit, aby napětí napájecího akumulátoru bylo alespoň o 1,8 voltu vyšší než součet napětí na diodách, které budou na výstup seriově zapojeny. Při poklesu napájecího napětí k této hodnotě začne obvod snižovat velikost proudu diodami a tedy i svítivost začne klesat. Typické pracovní napětí červených a žlutých diod je 1,8 až 2V. Bílé a zelené diody pracují od 3,0 do 3,3 V. Počet i barvu diod připojených k výstupu je možné kombinovat. Diody jsou napájeny z kladného pólu napájecího napětí, záporný pól výstupů je společný.
