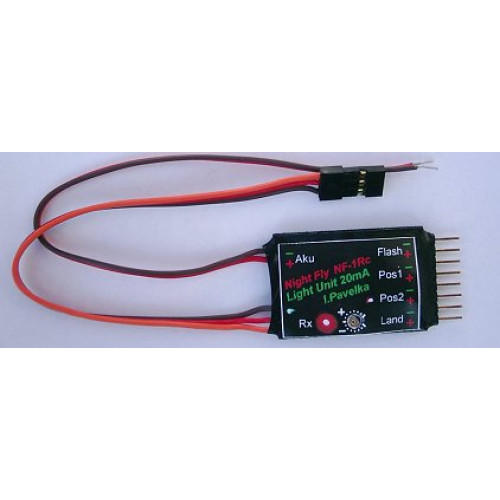

Jednotka osvětlení modelů NF-1RC
NF-1RC je jednotka pro osvětlení Slow a ParkFly modelů pro létání v noci. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem 20mA. Obsahuje čtyři nezávislé proudově napájené okruhy. Dva okruhy jsou trvale svítící pro napájení pozičních světel. Třetí okruh bliká se sekundovou frekvencí a je určen pro napájení antikolizních světel. Čtvrtý okruh je řízen z přijímače a je určen pro napájení přistávacích světel. Jeho řídící obvod je od obvodů osvětlení galvanicky oddělen optočlenem a je napájen z přijímače. Připojení k přijímači je pomocí konektoru typu Graupner, Hitec. Vestavěným trimrem lze nastavit polohu kniplu, kdy dochází k sepnutí.
Proudově napájené okruhy udržují jmenovitý proud diodami v širokém rozsahu napájecího napětí od 6 do 14V bez potřeby zapojovat do obvodu předřadné odpory. Stabilizace začíná pracovat již od 4,5 V, takže je možné jednotku napojit na používané NiCd i NiMH baterie od čtyř až do deseti-článků.
S počtem článků se zvyšuje počet diod, které lze sériově (za sebe) zapojit do jednoho okruhu. Praxe ukazuje, že na sedmi-článek lze zapojit do jednoho okruhu dvě zelené (bílé) nebo tři červené (žluté) diody. Barvu diod v okruhu je možné kombinovat.
Díky proudovému výstupu snesou obvody krátkodobý zkrat. Okruhy jsou napájené z kladného pólu akumulátoru proti zápornému póĺu, který je společný. Vstup je proti přepólování chráněn diodou.
| Designation | |
| Designed for | |
| Wingspan From (cm) | |
| Wingspan To (cm) | |
| Unit | |
| Weight (g) | 7.2g |
| Weight of one LED (g) | 0,32g |
| LED Size | 5mm |
| Length (mm) | 45 |
| Width (mm) | 24 |
| Height (mm) | 7 |
| Operational Temperature (°C) | 0-70°C |
| Unit Cable Length (mm) | 165mm |
| Controled | No |
| Number of Flash Sequences | |
| Light Circuits | |
| Cabin Lights | N/A |
| Flash Lights 1 | 2 x Red |
| Flash Lights 2 | N/A |
| Position lights 1 | 1 x Green |
| Position lights 2 | 2 (1xRed + 1 x White) |
| Landing Lights 1 | 1 x White (2x White with adapter) |
| Landing Lights 2 | N/A |
| Technical | |
| Voltage | 4,5V |
| The operating voltage (Min) | 6,0V |
| The operating voltage (Typ) | 9,0V |
| The operating voltage (Max) | 14V |
| Vlastní spotřeba (Min) | 15mA |
| Vlastní spotřeba (Typ) | 17mA |
| Vlastní spotřeba (Max) | 20mA |
| Circuit informations | |
| Number of Circuits | 3 |
| Circuit 1 | 19mA / 20mA / 23mA (Min/Typ/Max) |
| Circuit 2 | 19mA / 20mA / 23mA (Min/Typ/Max) |
| Circuit 3 | Flash 1 Hz / Typ 38mA / 75ms pulses |
| Circuit 4 | 26mA / 28mA / 31mA (Min/Typ/Max) |
| Circuit 5 | N/A |
| Circuit 6 | N/A |
| Circuit 7 | N/A |
| Circuit 8 | N/A |
| Circuit 9 | N/A |
| Package Contains / Information | |
| Control unit | NF-1RC |
NF-1RC
- Kód výrobku: NF-1 RC
- Dostupnost: Na skladě
-
593 Kč
- Cena bez DPH: 490 Kč
