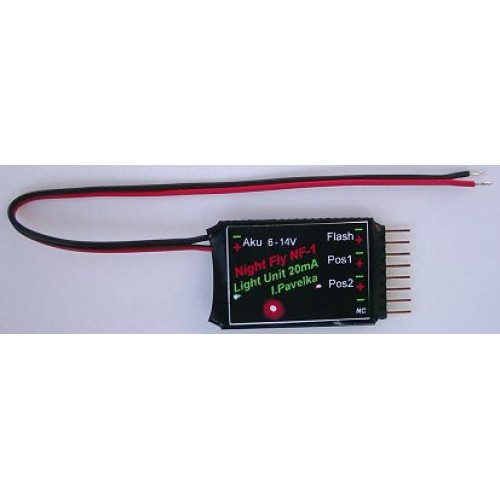

Jednotka osvětlení modelů NF-1
NF-1 je jednotka pro osvětlení samokřídel, SlowFly a ParkFly modelů pro létání v noci. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem 20mA.. Obsahuje tři nezávislé proudově napájené výstupy pro připojení diod. Dva výstupy jsou trvale svítící a slouží pro napájení pozičních světel (Pos1, Pos2). Třetí výstup (Flash) bliká se sekundovou frekvencí a je určen pro napájení anti-kolizních světel.
Proudově napájené výstupy udržují jmenovitý proud diodami v širokém rozsahu napájecího napětí od 6 do 14V bez potřeby zapojovat do obvodu předřadné odpory. Stabilizace začíná pracovat již od 4,5 V, takže je možné jednotku napojit na používané NiCd i NiMH baterie od čtyř až do deseti-článků. S počtem článků se zvyšuje počet diod, které lze sériově (za sebe) zapojit do každého výstupu. Praxe ukazuje, že na sedmi-článek lze zapojit do jednoho výstupu dvě zelené nebo bílé diody (napětí okolo 3,2V) nebo tři červené nebo žluté diody (napětí okolo 2V). Barvu diod v serii je možné kombinovat
Díky proudové regulaci snesou výstupy i krátkodobý zkrat. Jsou napájené z kladného pólu akumulátoru proti zápornému pólu, který je všem výstupům společný. Vstupní napájení je proti přepólování kabelu k akumulátoru chráněno diodou.
| Designation | |
| Designed for | |
| Wingspan From (cm) | |
| Wingspan To (cm) | |
| Unit | |
| Weight (g) | 4,7g |
| Weight of one LED (g) | 0,32 |
| LED Size | |
| Length (mm) | 45 |
| Width (mm) | 24 |
| Height (mm) | 5 |
| Operational Temperature (°C) | 0-70°C |
| Unit Cable Length (mm) | |
| Controled | No |
| Number of Flash Sequences | |
| Light Circuits | |
| Cabin Lights | N/A |
| Flash Lights 1 | 2 (1 x Red + 1 x White) |
| Flash Lights 2 | N/A |
| Position lights 1 | 1 x Green |
| Position lights 2 | 2 (1 x Red + 1 x White) |
| Landing Lights 1 | N/A |
| Landing Lights 2 | N/A |
| Technical | |
| Voltage | 5,0V |
| The operating voltage (Min) | 4,5V |
| The operating voltage (Typ) | 9,0V |
| The operating voltage (Max) | 14V |
| Vlastní spotřeba (Min) | 15mA |
| Vlastní spotřeba (Typ) | 17mA |
| Vlastní spotřeba (Max) | 20mA |
| Circuit informations | |
| Number of Circuits | 3 |
| Circuit 1 | 19mA - 23mA (20mA Typ.) |
| Circuit 2 | 19mA - 23mA (20mA Typ.) |
| Circuit 3 | 38mA, 1Hz, 75ms pulses |
| Circuit 4 | N/A |
| Circuit 5 | N/A |
| Circuit 6 | N/A |
| Circuit 7 | N/A |
| Circuit 8 | N/A |
| Circuit 9 | N/A |
| Package Contains / Information | |
| Control unit | NF-1 |
NF-1
- Kód výrobku: NF-1
- Dostupnost: Na skladě
-
435 Kč
- Cena bez DPH: 360 Kč
