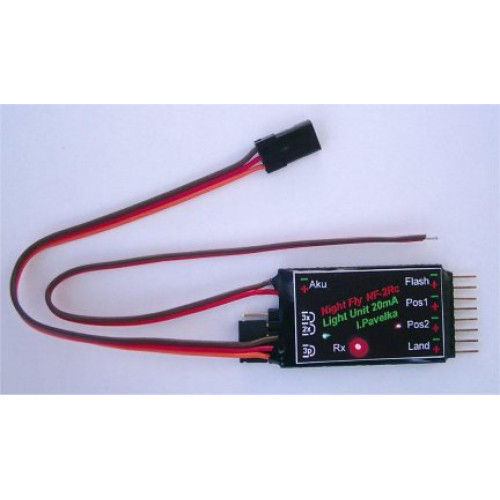

Jednotka osvětlení modelů NF-2 RC

NF-2 RC je jednotka pro osvětlení Slow a ParkFly modelů pro létání v noci. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem 20mA. Obsahuje čtyři nezávislé proudově napájené výstupy, dva pro  poziční světla (Pos1 a Pos2), jeden blikající pro záblesková světla (Flash) a jeden pro napájení přistávacích světel (Land).

Obvod zábleskových světel bliká se sekundovou frekvencí. Modrou propojkou je možné nastavit počet za sebou jdoucích záblesků. Rozpojeno = 1 záblesk, propojka na "2x" = 2 záblesky, propojka na "3x" = 3 záblesky.

Červenou propojkou "3p" se volí režim ovládání světel. Vysunutím propojky se volí režim dvoupolohového ovládání, kdy je rozsah výchylky rozdělen na poloviny „Let“ (Fly) a  „Přistání“ (LAND). V tomto režimu jsou poziční a záblesková světla trvale funkční. Přistávací světla jsou zapínána při výchylce nad 50% rozsahu. Zasunutím propojky je zvolen třípolohový režim, kdy je standardní rozsah výchylky rozdělen na třetiny. V první jsou světla vypnuta, v druhé svítí poziční a záblesková světla, ve třetí svítí všechna světla. Bez zapojeného konektoru přijímače pracuje jednotka jako neřízená. Pak jsou poziční a záblesková světla pracují trvale a propojka "3p" slouží k ovládání přistávacích světel. Ta budou při vysunuté červené propojce zapnutá a zasunuté vypnutá.

Nepřetržitým blikáním přistávacích a zábleskových světel jednotka indikuje výpadek signálu přijímače. Připojení k přijímači je pomocí konektoru typu Graupner, Hitec. Obvod přijímače je  galvanicky oddělen od obvodů světel opto-členem.  Výstupní obvody jsou napájené z kladného pólu akumulátoru. Záporný póĺ je všem výstupům společný. Vstupní napájení je proti přepólování  kabelu k akumulátoru chráněno diodou.

Proudově napájené okruhy udržují jmenovitý proud diodami v širokém rozsahu napájecího napětí od 6 do 14V bez potřeby zapojovat do obvodu předřadné odpory. Stabilizace začíná pracovat již od 5,0 V, takže je možné jednotku napojit na používané NiCd i NiMH baterie od čtyř až do deseti-článků nebo Li-Pol od 2 do 4 článků. S počtem článků se zvyšuje počet diod, které lze sériově (za sebe) zapojit do jednoho okruhu. Praxe ukazuje, že na tří-článek LiPol lze zapojit do jednoho okruhu dvě zelené (bílé) nebo tři červené (žluté) diody. Je třeba zajistit aby součet napětí na diodách plus asi 1,8 voltu (pro funkci NF) byl menší než napětí zdroje. Při poklesu napájecího napětí k této hodnotě přestane regulace fungovat a proud diodami a tedy i svítivost začne klesat. Tabulka 1 ukazuje orientační hodnoty napětí na svítivých diodách podle barvy. Barvu diod v okruhu je možné kombinovat.

Díky proudovému výstupu obvody snesou krátkodobý zkrat. Obvod reguluje proud tím, že na tranzistoru spálí na teplo napěťový rozdíl mezi napětím zdroje a napětím na diodách. Pro jednotku je tedy nejméně příznivý stav, když je obvod napájen vysokým napětím a výstup je zkratován. V tu chvíli se celý výkon (protékající proud x napájecí napětí) přemění na tranzistoru v teplo. Použité tranzistory nemohou dlouhodobě spalovat teplo odpovídající napětí více jak 12V. Je-li v okruhu zapojena alespoň jedna dioda, tranzistoru se odlehčí. Tomu odpovídá v parametrech uvedené maximální provozní napětí 14V (12V tranzistor + cca 2V dioda).  Při větším počtu diod na všech okruzích je možné obvod teoreticky provozovat až do napětí 17V. Je-li v modelu akumulátor s výrazně vyšším napětím, je možné k napájení osvětlení využít, podle potřeby, odbočky na druhém, či třetím článku balančního konektoru pohonného akumulátoru. Odběr proudu odebíraného jednotkou ze zdroje při zapojení všech okruhů je okolo 55mA, což představuje jen zlomek proudu odebíraného pohonnou jednotkou. S tímto nesymetrickým vybíjením článků v řádu procent si nabíječka s balancerem hravě poradí.
