Jednotka osvětlení NF-3m-H1

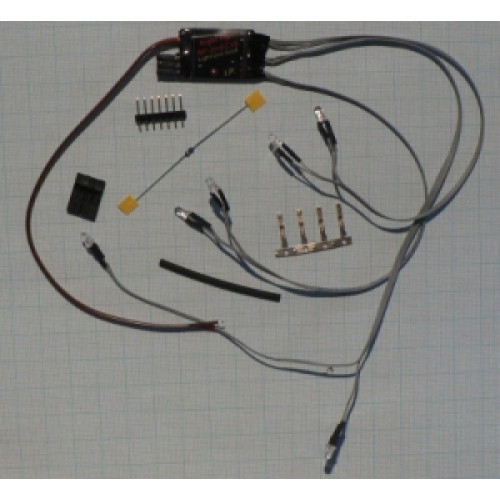

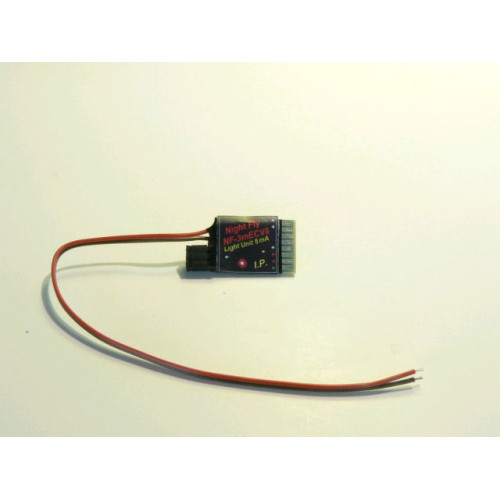

NF-3m-H1 (dříveNF-3mECV6) - NF-3 mini, provedení pro vrtulník EasyCopter V6- je jednotka pro osvětlení indoor modelů vrtulníků s jedním napájecím článkem LiPol, typicky právě EasyCopter V6, pro nějž byla speciálně vyvinuta, dále pak Blade či Lama. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem do 20 mA.  Jednotka obsahuje šest dvojic pájecích kontaktů pro připojení až šesti diod. Dvou pro poziční světla (P1, P2), dvou pro záblesková antikolizní světla (F1, F2) a dvou pro přistávací světla (L1 a L2).  Je optimalizována pro provoz s napětím do 5,5 V, tedy jeden článek Lipol nebo čtyřčlánek NiMh nebo NiCd.  Pro vrtulníky EasyCopter V2 a nebo Blade s dvěma články LiPol objednávejte verzi NF-3mEC.  Kit je sestava, kde je k jednotce již zapájená kabeláž s LED v délkách odpovídajících této třídě modelů. Kit obsahuje zelené a červené poziční světlo, červené a bílé zábleskové světlo a dva přistávací reflektory.

Oba okruhy antikolizních zábleskových světel blikají se sekundovou frekvencí. Třemi propojkami  ( 1, 2, 4 ) je možné vybrat jednu z osmi přednastavených kombinací jednoho, dvou až čtyř vzájemně posunutých záblesků. Propojkami se nastaví pořadové číslo kombinace od 0 do 7 takto: všechny propojky rozpojené představují 0. Součet čísel u zapojených propojek představuje číslo kombinace.

Perioda jedné sekundy zábleskových světel je rozdělena na šestnáct dob. Žlutý kroužek "O" představuje dobu, kdy světlo svítí a čárka "-" dobu kdy je vypnuto. První řádka popisuje průběh na výstupu F1, druhá řádka průběh na výstupu F2.

Jednotka se připojí společně s elektronikou vrtulníku na napájecí akumulátor. Červený vodič na kladný pól, hnědý na záporný pól, ne opačně.  Při krátkodobém přepólování se jednotka sice nezničí, ale nebude pracovat.

Celková průměrná spotřeba proudu odebíraného jednotkou ze zdroje při rozsvícení všech světel je od 10 mA při napájení z 3.5 V do 30 mA při napájení 5,5 V. Za 10 minut letu tak osvětlení spotřebuje méně než 1 % kapacity akumulátoru.

Při instalaci pro noční létání je vhodné dodržet jistá pravidla, aby byla zajištěna viditelnost modelu ve všech polohách a noční létání bylo bezpečné. Vysoce svítivé LED jsou na rozdíl od žárovek úzce směrové zdroje světla. Svítí v úhlech  15, 23, 30, zřídka nad 70°. Směrovou charakteristiku diod je tedy třeba upravit, jinak bude model z určitých úhlů špatně vidět. Nejjednodušší způsob je zdrsnit povrch diody smirkovým papírem.
