Jednotka osvětlení modelů NF-3m-H2

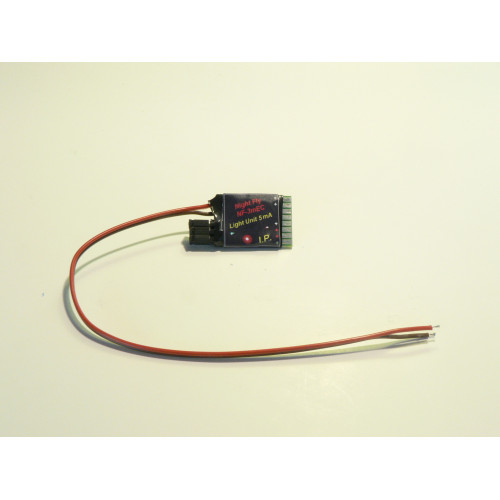

NF-3m (mini) je jednotka pro osvětlení malých maket, včetně plastikových, Indoor, a ParkFly modelů pro létání v noci. Slouží k napájení barevných vysoce-svítivých LED (Light-Emitting Diode) s jmenovitým proudem do 20 mA.

Jednotka NF-3m-H2 ( provedení pro vrtulník EasyCopter) obsahuje šest dvojic pájecích kontaktů pro připojení až šesti diod. Dvou pro poziční světla (P1, P2), dvou pro záblesková antikolizní světla (F1, F2) a dvou pro přistávací světla (L1 a L2).

Oba okruhy antikolizních zábleskových světel blikají se sekundovou frekvencí. Třemi propojkami  ( 1, 2, 4 ) je možné vybrat jednu z osmi přednastavených kombinací jednoho, dvou až tří vzájemně posunutých záblesků. Propojkami se nastaví pořadové číslo kombinace od 0 do 7 takto: všechny propojky rozpojené představují 0. Součet čísel u zapojených propojek představuje číslo kombinace.

Perioda jedné sekundy zábleskových světel je rozdělena na šestnáct dob. Žlutý kroužek "O" představuje dobu, kdy světlo svítí a čárka "-" dobu kdy je vypnuto. První řádka popisuje průběh na výstupu F1, druhá řádka průběh na výstupu F2.

Jednotka se připojí společně s elektronikou vrtulníku na napájecí akumulátor. Červený vodič na kladný pól, hnědý na záporný pól. Jednotka by se neměla zapojit opačně. Pokud k tomu dojde, může dojít k jejímu poškození. Proto doporučujeme do kladné větve zařadit ochrannou diodu. Má-li akumulátor vrtulníku konektor pro vyvažování článků, doporučujeme využít jej pro připojení osvětlení. Tak můžeme osvětlení zapínat a vypínat nezávisle na elektronice modelu a můžeme vrtulník nechat svítit pro dekorační účely, aniž by bylo třeba zapojovat přijímač. Takové řešení se zapojenou ochrannou diodou znázorňuje obrázek B.

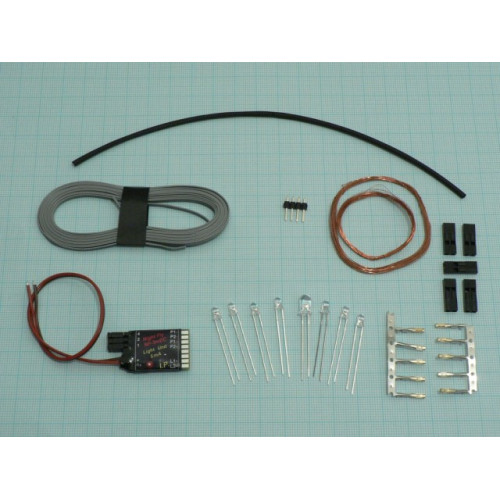

Rozmístění a počet instalovaných svítivých diod zvolte podle vlastního vkusu. Mějte však na paměti, že konvencím pozičních světel odpovídá zelená vpravo a červená vlevo ve směru letu. Typické zapojení představuje obrázek na spodu stránky. Pro dosažení odpovídající intenzity světel je doporučené připojit diody k výstupům jednotky podle obrázku a vždy jen jednu na jeden výstup. Rozvrhněte si vedení od diod k jednotce NF-3m. Na vedení je možné použít přibalený smaltovaný vodič, případně drátek či lanko z vlastních zdrojů. Pokud jedno z pozičních světel svítí více než druhé, je možné svit silnějšího světla zeslabit sériovým zapojením vyvažovacího odporu, viz obrázek C.

Na jednotce jsou z jedné strany záporné póly výstupních kontaktů a na druhé straně kladné, vždy proti sobě. Je třeba dodržet polaritu připojení diod - kladný pól diody na  kladný pól jednotky. Kladný pól diod má delší nožičku (a) a ze strany záporného pólu bývá okraj diody seříznut (b) viz. obrázek. Opačné zapojení diody k jednotce zpravidla nevede ke zničení jednotky ani diody, nicméně dioda nesvítí. Nožičky diod je možné zkrátit, nedoporučuje se však pod délku 5-7 mm. Nožičky totiž slouží i k odvodu tepla při pájení. S ohledem na rozpoznání polarity je vhodné i při zakracování nechat kladný pól delší.
