Jednotka osvětlení modelů NF-2m

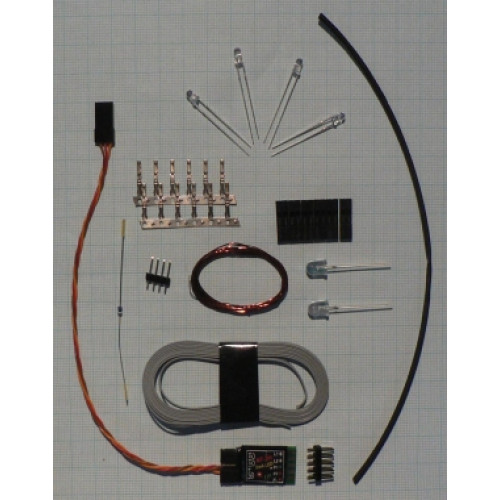

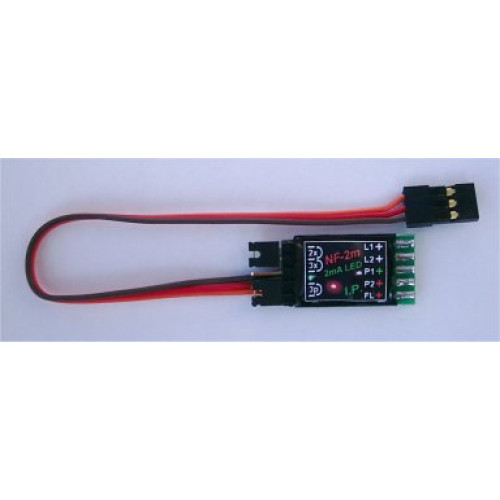

NF-2m je určena pro dekorační osvětlení malých plastikových maket SMD diodami a diodami o průměru 1,8 mm a pro osvětlení létajících modelů kategorií „Indoor“ a „SlowFly“ pro noční létání, kde se předpokládá použití vysoce-svítivých LED (Light-Emitting Diode) o průměru 3mm a 5 mm. Obvod řídí pět výstupů pro připojení světel: 2x poziční světlo ( P1 a P2 ), 1x antikolizní zábleskové světlo ( FL ) a 2x přistávací světlo ( L1 a L2 ).

Antikolizní světlo bliká se sekundovou frekvencí. Propojkou je možné nastavit počet za sebou jdoucích záblesků. Rozpojeno = 1 záblesk, propojka na "2x" = 2 záblesky, propojka na "3x" = 3 záblesky.  Propojkou "3p" se volí režim ovládání světel. Rozpojená propojka = režim dvoupolohového ovládání. V tomto režimu poziční a antikolizní světla svítí trvale a přistávací světla jsou ovládána z vysílače. V třípolohovém režimu je standardní rozsah výchylky serva rozdělen na tři oblasti. V první jsou světla vypnuta, v druhé se rozsvítí poziční a antikolizní světla, ve třetí  svítí všechna světla.

Nepřetržitým blikáním přistávacích a antikolizních světel jednotka indikuje výpadek signálu přijímače (určitých typů). Připojení k přijímači je pomocí konektoru typu Graupner, Hitec. Obvod se připojuje přímo k přijímači a z něho je i napájen napětím 5V s tolerancí obvodů BEC.  Obvod není chráněn proti přepólování jinak, než zámkem na konektoru. Diody jsou napájené z tohoto napětí přes srážecí odpory, kladný pól mají společný. Na každý okruh je možné připojit po jedné diodě. Poziční okruh P2 (červený) může být osazen jednou a nebo dvěmi červenými diodami za sebou. Proud diodami se pohybuje okolo jmenovité hodnoty  v závislosti na barvě.  Okruhy přistávacích světel L1 a L2 (Landing lights) mohou být v případě použití jen jednoho přistávacího světla spojeny paralelně, čímž je možné zvýšit proud a tudíž i světelný výkon diody na dvojnásobek.

Jednotku lze zapojit také jako neřízenou rozpojením signálového, oranžového, kontaktu na konektoru přijímače. A to nejlépe tak, že opatrně mírně nadzvihnete západku na konektoru a kontakt za kalíbek vytáhnete z konektoru ven. Také jej zaizolujte proti náhodnému doteku. V případě potřeby, jej pak později zase můžete zasunout zpět. Při zapojení jako neřízená jednotka (bez oranžového kontaktu) využívá NF-2m přijímač jen jako napájecí zdroj. Pak jsou poziční a antikolizní světla zapnuta trvale a propojka "3p" slouží k ovládání přistávacích světel. Ta budou v režimu "2p" zapnutá a v  režimu "3p" vypnutá. Lze ji samozřejmě napájet i z jiného zdroje, kde je zajištěno napětí v rozmezí 4,5 - 5,3 V. Při překročení horníhu limitu může dojit ke zničení. Pak se červený vodič připojuje na "+" a hnědý na "-" pól akumulátoru.

Celková průměrná spotřeba proudu odebíraného jednotkou ze zdroje při rozsvícení všech světel je okolo 32 mA (verze 5 mA) nebo 10 mA (verze 2 mA). Za 10 minut letu tak osvětlení spotřebuje méně než 1 % kapacity akumulátoru 700 mAh.
