Simulátor plamene trysky NF-Jet1

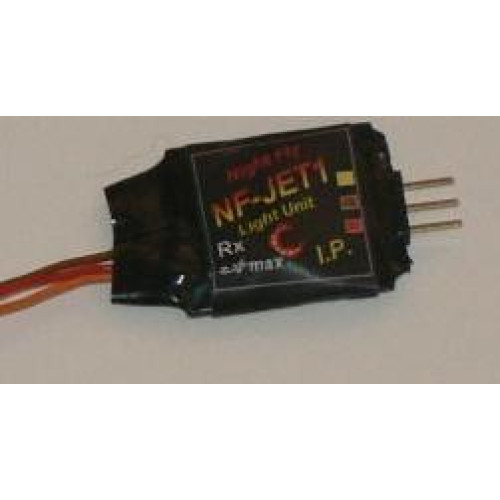

Modul NF-Jet1 simuluje plamen na výstupu tryskového motoru s využitím svítivých diod červené a žluté barvy. Intenzita plamene se zvyšuje lineárně s nastavením páky otáček (plynu). V začátku dráhy se rozsvěcí červená, od poloviny dráhy se přidává žlutá. Pro přiblížení k realitě intenzita plamene náhodně kolísá. Rychlost změn se zvyšuje s přidáváním otáček (plynu).

Jednotka může být zapojena jako neřízená, využijete-li jen červený a hnědý vodič kabelu pro připojení k napájecímu napětí.  Pak svit jednotky odpovídá zhruba nastavení na plný plyn.  Nesmíte překročit maximální hodnotu napájecího napětí. Jednotka je určena pro přímé připojení k přijímači s BEC, maximální napájecí napětí je max. 6 V. Modul se zapojuje do přijímače konektorem typu Graupner, Hitech.

Jednotka má dva výstupy, jeden pro červenou barvu a druhý pro žlutou. Záporné póly diod (katody) jsou společně vyvedené na prostřední hnědý výstupní kontakt. Celkový výstupní proud jednotky se pohybuje od  0 do 130 mA  podle polohy plynu a počtu připojených LED.

Simulátor plamene trysky NF-Jet1 Páskový kruh

Kruhy NF-Jet1 jsou vyráběny v jedné variantě, která je schopná docílit maximálního průměru 60 mm. Tento kruh disponuje celkem 12 segmenty (na jednom segmentu jsou 2 LED, tedy 24 LED celkem). Jednotlivý segment je možné odebrat, čímž se docílí zmenšení průměru kruhu. Jeden segment reprezentuje 5mm na průměru. Kruhy jsou osazeny 3mm LED ve dvou variantách Žlutá (Yellow/Yellow) a Žlutá/Červená (Yellow/Red).

Intenzita plamene je lineární s intenzitou plynu (výkonem motoru). Při vícebarevném kruhu je počateční barvou barva červená, která je následována barvou žlutou, přibližně v polovině výkonu motoru. Intenzita světla se pro dosažení větší reálnosti mění v pseudonáhodném intervalu. Se zvyšujícím se výkonem motoru se zvyšuje i rychlost změny tohoto intervalu.

Maximální napětí je 6,0 V.

Menšího průměru kruhu je možné docílit odebráním segmentu (segmentů).
