Simulátor plamene trysky NF-Jet2 Jednotka

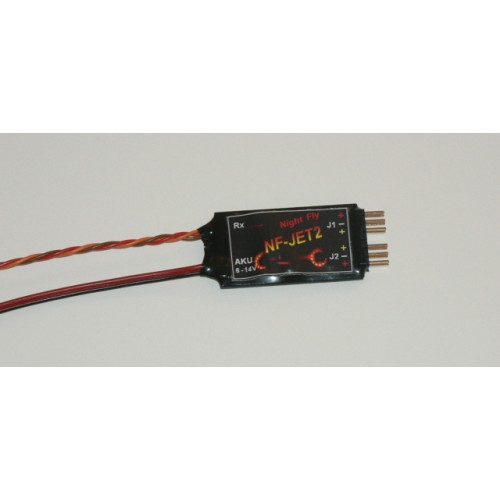

NF-Jet2 simuluje plamen na výstupu tryskového motoru s využitím svítivých diod červené a žluté barvy. Intenzita plamene se zvyšuje lineárně s nastavením páky otáček (plynu). U dvouřadých pásků se v  začátku dráhy rozsvěcí červená, od poloviny dráhy se přidává žlutá. Pro přiblížení k realitě intenzita plamene náhodně kolísá. Rychlost změn se zvyšuje s přidáváním otáček (plynu). Modul má dva výstupy  pro osvětlení dvojice trysek. Na desce je integrován "Y"kabel, který slouží jako rozdvojka pro dvojici motorů dmychadla. Výstupy pro regulátory dmychadel leží pod výstupy pro světelné pásy.

Modul se zapojuje do přijímače konektorem typu Graupner, Hitech. Jednotka může být zapojena také jako neřízená, pokud nezapojíte kabel k přijímači. Pak svit jednotky odpovídá zhruba nastavení na plný plyn. Jednotka se k napájení připojuje černo-červeným kabelem, červený vodič na plus. Napájecí napětí by nemělo překročit maximální hodnotu 14V, tedy tří-článek LiPol.

Každý ze dvou výstupů pro LED kruhy má jeden kontakt pro červenou barvu a jeden pro žlutou. Záporné póly LED (katody) jsou společně vyvedené na prostřední hnědý kontakt.  Celkový výstupní proud jednoho výstupu se pohybuje od  0 do 2x 40mA  podle polohy plynu a počtu připojených LED.   Případně je možné spojit výstupní kontakty obou výstupy paralelně ( červený s červeným a žlutý se žlutým) pro napájení jedné trysky dvojnásobným proudem.

Jednotka NF-Jet2 disponuje dvěma výstupy a je schopná napájet jeden větší, nebo dva menší světelné kruhy.

Simulátor plamene trysky NF-Jet2 Páskový kruh

První verze setu obsahuje jeden světelný kruh osazený jednou řadou 3mm LED. Maximální průměr kruhu je 75mm. Kruh je tvořen 15 segmenty (2LED na segment - 30LED celkem).

Druhá verze setu obsahuje dva světelné kruhy osazené jednou řadou 3mm LED. Maximální průměr kruhů je 60mm (každého) Kruhy jsou tvořeny 12 segmenty (2LED na segment - 24LED celkem).

Segmenty je možné odstranit, čímž se docílí zmenšení průměru kruhu. Jeden segment reprezentuje 5mm na průměru.
