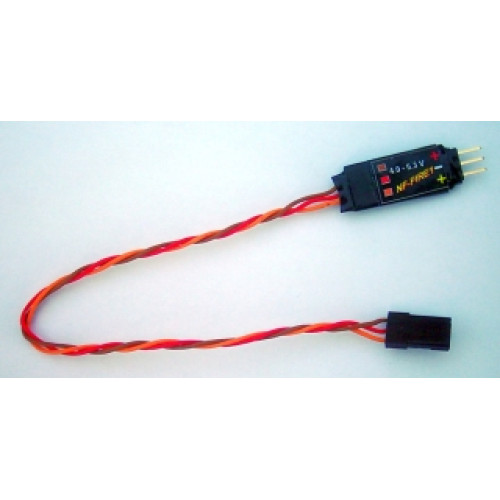

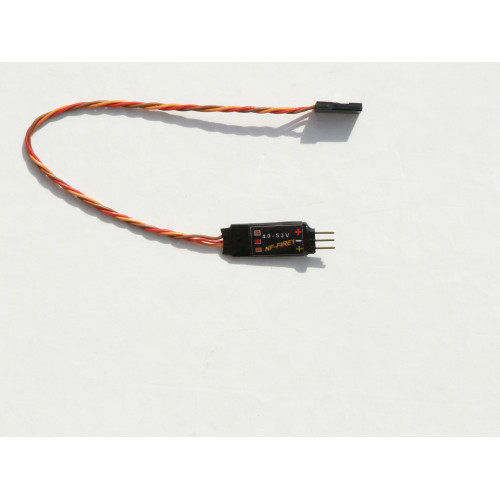

Jednotka simulace plamene NF-Fire1
Modul NF-Fire1 slouží k vytvoření simulace ohně, popřípadě svíčky či petrolejové lampy. Oheň je vytvářen dvoubarevnou (Červená/Zelená) diodou o průměru 3mm nebo 5mm. Ke zvýšení reality, světelné intenzity a barvy plamenu se frekvence mění v pseudonáhodné periodě, tak jako svíčka ve větru. Intenzita světla může být ovládána ovladačem. Ten je spojen s modulem pomocí konektoru Graupner, Hitech. Červená barva začíná svítit na začátku rozsahu. Barva světla se mění postupně od polovina rozsahu na žlutou.
Modul je navržen tak aby mohl pracovat společně s BEC příjmače. Může ale pracovat i samostatně. V tomot případě musíme odpojit oranžový signál a připojit červený kabel na kladný(+) pól baterie a hnědý kabel na záporný(-) pól baterie. V tomto případě dosahuje intenzita světla 100%(plná intenzita).
Modul pracuje od 3,35 V. Maximum je 5,5 V(i pro BEC). Modul má dva piny, jeden pro červenou barvu a druhý pro žlutou/zelenou barvu.Prostřední pin je na hnědy kabel a je to společny záporný pól obou diod(katoda).
| Designation | |
| Designed for | Fire Simulation, Candle Simulation, Ships |
| Wingspan From (cm) | N/A |
| Wingspan To (cm) | N/A |
| Unit | |
| Weight of one LED (g) | 0,22 |
| Length (mm) | 32 |
| Width (mm) | 12 |
| Height (mm) | 4 |
| Operational Temperature (°C) | 0-70°C |
| Controled | N/A |
| Number of Flash Sequences | 1 |
| Light Circuits | |
| Cabin Lights | N/A |
| Flash Lights 1 | N/A |
| Flash Lights 2 | N/A |
| Position lights 1 | N/A |
| Position lights 2 | N/A |
| Landing Lights 1 | N/A |
| Landing Lights 2 | N/A |
| Technical | |
| Voltage | 3,35V - 5,5V |
| The operating voltage (Min) | 3,35V |
| The operating voltage (Typ) | 5,0V |
| The operating voltage (Max) | 5,5V |
| Vlastní spotřeba (Min) | N/A |
| Vlastní spotřeba (Typ) | N/A |
| Vlastní spotřeba (Max) | <17mA |
| Circuit informations | |
| Number of Circuits | 1 |
| Circuit 1 | N/A |
| Circuit 2 | N/A |
| Circuit 3 | N/A |
| Circuit 4 | N/A |
| Circuit 5 | N/A |
| Circuit 6 | N/A |
| Circuit 7 | N/A |
| Circuit 8 | N/A |
| Circuit 9 | N/A |
| Package Contains / Information | |
| Control unit | NF-Fire 1 |
| LEDs | 1 LED R/G 3mm or 5mm |
| Cables | N/A |
| Accesories | N/A |
NF-Fire1
- Kód výrobku: NF-Fire1
- Dostupnost: Na skladě
-
430 Kč
- Cena bez DPH: 355 Kč
